4K PTZ远程摄像机

KY-PZ510NNEW

KY-PZ510N　主要特点

实现4K60p拍摄&H.265/HEVC分发（搭载NDI|HX、SRT协议标准）
配备了光学12倍、数字16倍变焦，即使在限制拍摄的地方，也可能进行水平８０°角度的广角拍摄
ＵＶＣ（USB Video Class）支持视频输出
标配自动跟踪功能，可以选择特定人物自动跟踪拍摄

KY-PZ510N　摄像机功能

具有高敏感性的本机4K传感器和4K60p发动机，具有1/2.8英寸类型，最大840万像素，您可以使用高定义和光滑的图像拍摄，并使用HEVC播放。

※ HEVC：High Efficiency Video Coding。H.264/MPEG4 AVC编解码器之后的视频压缩标准之一。

光学12倍（35mm換算：21.8～261.8mm） × 16倍数字变焦。

即使在拍摄点有限的空间也可以进行水平视角约 80° 的广角拍摄，适用于从活动直播到企业培训、远程课堂和网络会议的广泛场景.

※ 数字变焦的放大倍率可以通过切割，双，4倍，8次，16次设置。

配备了支持4K/60P输出的HDMI和3G-SDI终端（FHD/60P），并支持UVC（4K/30p）视频输出。

同样，可以同时输出HDMI和LAN或3G-SDI和LAN。

NDI | HX和SRT IP传输协议是标准配置，可用于各种拍摄应用程序和系统。

■输出格式和分辨率（Max）

优先模式	视频编码格式	LAN		UVC（USB Video Class）※	HDMI	3G-SDI
优先模式	视频编码格式	主码流	子码流	UVC（USB Video Class）※	HDMI	3G-SDI
IP优先 & HDMI	H.265	4K/60p（50p）	SD/60p（50p）	---	FHD/60p（50p）	---
	H.264	4K/60p（50p）		4K/30p（25p）
	MJPEG	FHD/60p（50p）		4K/30p（25p）
IP优先 & 3G-SDI	H.265	4K/60p（50p）	SD/60p（50p）	---	---	FHD/60p（50p）
	H.264	4K/60p（50p）		4K/30p（25p）
	MJPEG	FHD/60p（50p）		4K/30p（25p）
HDMI（4K/60p）输出	H.265	FHD/60p（50p）	SD/60p（50p）	---	4K/60p（50p）	---
	H.264			FHD/60p（50p）
	MJPEG			FHD/60p（50p）
HDMI（4K/30p）出力	H.265	4K/30p（25p）	SD/60p（50p）	---	4K/30p（25p）	---
	H.264	4K/30p（25p）		4K/30p（25p）
	MJPEG	FHD/60p（50p）		4K/30p（25p）

※ 使用USB与PC连接期间，无法从本机进行流媒体输出。流媒体输出时，请断开USB与PC连接并打开本机的电源。

※ 切断PC和USB连接时，请重新打开本机的电源。

※ 使用自动跟踪功能时，请连接本机和PC后再打开本机的电源。

■ KY-PZ510N / 背面端子

支持4K/30p(Max )下的UVC影像输出。可以直接连接到计算机，在网络会议程序中使用。

可以从远程使用高画质、高速率的影像进行网络会议和网络研讨会发布。

涵盖大范围的平移±162.5°，倾斜-30°至 + 90°。实现1.8°（min）到80.5°（最大）/s的转弯性，倾斜速度1.5°（min）至49°（最大）/秒。使平滑的摄影工作成为可能。

※ 根据摇摄、倾斜、变焦的动作位置，主机可能会映在影像中。

■旋转动作

■倾斜动作

标准搭载自动追踪功能。广泛适用于活动现场直播或远程讲课的拍摄等拍摄对象经常活动的场景。可以从多个被摄体中选择特定的一个人，自动跟踪摇摄、倾斜、变焦进行拍摄。

附带可以摇摄、倾斜、变焦及预设等的红外线遥控器。

1台红外线遥控器最多可选择4台本机进行操作。

※ 不能同时操作多台。

经由JVC制远程控制器“RM-LP100”连接HUB (交换式集线器)，1台本机最多可控制100台相机。

通过控制杆和跷跷板型变焦杆应对摇摄/倾斜/变焦( PTZ )操作和照相机功能的设定变更。

由于拍摄时操作员的操作性和运行成本的降低成为可能，从近年来需求高涨的IP远程生产录制和音乐会、远程讲义的流媒体播放到大规模的议会转播和教堂的弥撒播放，可以实现高画质、低成本、省人化的运用。

IP地址显示显示器

在前面设置了可以马上判别IP地址和输出模式的显示屏。

天花板安装

也可以使用附带的“天花板安装配件组”安装在天花板上。

三脚架安装

使用本机底面的螺丝孔，可以安装在三脚架上。 (1/4-20UNC、ISO1222(6.35mm毫米) )

支持PoE+（Power over Ethernet Plus）

连接支持PoE+标准(符合IEEE802.3at )的网络设备，可以通过LAN电缆供电。通过简化设置摄像头的电源工程、省配线化，可以降低施工成本。

LED灯

一个方便的录音室录音的红色和绿色LED灯安装在镜头的上部，您可以从镜头的前部检查备用状态和程序。

KY-PZ510N的网络功能

除了PC、智能手机、平板电脑等广泛使用的视频编解码器的H.264之外，还支持H.265。 H.265的比特率约为H.264的一半，可以获得同等的画质，可以实现抑制通信费用的高效影像传输。此外，还支持低延迟、画质劣化少的MJPEG(Motion JPEG )。

此外，通过支持双流，实现了在使用低分辨率的子流编辑低负荷视频的同时，通过高分辨率的主流生成编辑视频的高效工作流程。

■ 可发布的“实时流媒体设置”的组合

● ：可支持

HDMI输出		3G-SDI输出		IP流媒体技术
分辨率	帧速率	分辨率	帧速率	主码流				子码流
分辨率	帧速率	分辨率	帧速率	是否支持	分辨率	视频编码器	帧速率（fps）	是否支持	分辨率	视频编码器	帧速率（fps） ※程序
3840 x 2160	60p	---	---		3840 x 2160	H.264 / H.265 / MJPEG	1～60		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
3840 x 2160	59.94p	---	---		3840 x 2160	H.264 / H.265 / MJPEG	1～60		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
3840 x 2160	50p	---	---		3840 x 2160	H.264 / H.265 / MJPEG	1～50		3840 x 2160	H.264 / H.265 / MJPEG	1～50
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
3840 x 2160	30p	---	---	●	3840 x 2160	H.264 / H.265	1～30		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080		1～60		1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
		---	---		3840 x 2160	MJPEG	1～60		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
3840 x 2160	29.97p	---	---	●	3840 x 2160	H.264 / H.265	1～30		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080		1～60		1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
		---	---		3840 x 2160	MJPEG	1～60		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
3840 x 2160	25p	---	---	●	3840 x 2160	H.264 / H.265	1～25		3840 x 2160	H.264 / H.265 / MJPEG	1～50
				●	1920 x 1080		1～50		1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
		---	---		3840 x 2160	MJPEG	1～50		3840 x 2160	H.264 / H.265 / MJPEG	1～50
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
HDMI or SDI 1920 x 1080/60p 1920 x 1080/60i 1920 x 1080/30p 1280 x 720/60p				●	3840 x 2160	H.264 / H.265	1～60		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
					3840 x 2160	MJPEG	1～60		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
HDMI or SDI 1920 x 1080/59.94p 1920 x 1080/59.94i 1920 x 1080/29.97p 1280 x 720/59.94p				●	3840 x 2160	H.264 / H.265	1～60		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
					3840 x 2160	MJPEG	1～60		3840 x 2160	H.264 / H.265 / MJPEG	1～60
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
HDMI or SDI 1920 x 1080/50p 1920 x 1080/50i 1920 x 1080/25p 1280 x 720/50p				●	3840 x 2160	H.264 / H.265	1～50		3840 x 2160	H.264 / H.265 / MJPEG	1～50
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240
					3840 x 2160	MJPEG	1～50		3840 x 2160	H.264 / H.265 / MJPEG	1～50
				●	1920 x 1080				1920 x 1080
				●	1280 x 720				1280 x 720
				●	1024 x 576				1024 x 576
				●	720 x 480			●	720 x 480
				●	720 x 408			●	720 x 408
				●	640 x 480			●	640 x 480
				●	640 x 360			●	640 x 360
					480 x 320			●	480 x 320
					320 x 240			●	320 x 240

支持流媒体协议NDI|HX和SRT，强化了IP传输功能。

通过支持能够实现高效率、低带宽IP传输的NDI|HX协议，以及减轻丢包和网络延迟、能够提高通信质量的SRT协议，强化IP传输功能，实现高质量且稳定的实时流媒体。

另外，4K60p HEVC模式通过多切片编码技术提高编码器的效率，抑制延迟。结果实现了最佳画质延迟下的实时发布。

是Vizrt集团的NewTek公司开发的高质量、低延迟的IP视频传输标准。 KY-PZ510N标配高效低带宽NDI|HX，无需外部设备转换器即可进行分发。支持了能够更简单地实时共享高品质、低延迟的实时发布影像的“NDI 5”版本。

Haivision公司开发的图像传输协议，SRT(Secure Reliable Transport )具有加密影像流以保护内容的安全性( Secure )、传输的可靠性( Reliable )、以及通过它们的协作，功能发挥的低延迟且可靠性高的协议。

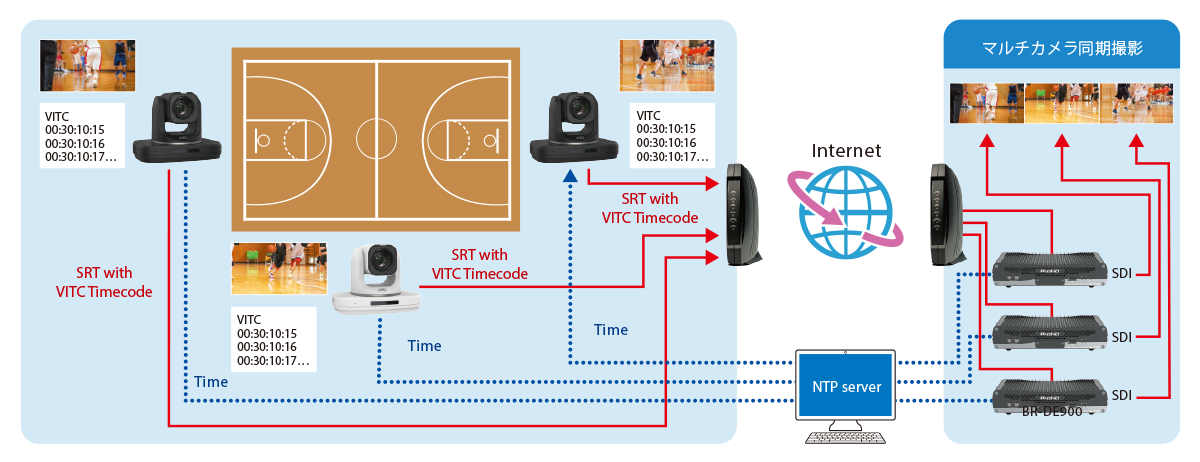

叠加在流上的基于网络时间协议( NTP )的虚拟间隔时间代码( vitc )允许通过网络同步多个摄像机。在多摄像机拍摄中各摄像机的同步很重要的音乐会、体育等的流媒体播放和影像制作中，混合作业时的便利性得到提高。

KY-PZ510N　主要规格

整机规格
电压	DC12V （含交流适配器）， DC42.5~57V （使用 PoE + 供电时）
PoE供电	PoE+ 供电，符合 IEEE802.3at 标准
电流消耗	0.95A（使用交流适配器时）、0.25A（PoE+供电时） ※使用出厂设置时
LED	提示（赤/緑）、电源（青）、待机（緑）
外形尺寸	宽223.0 x 高 166.4 x 深 155.0mm（不包括天花板安装支架和突起）
重量	约2.0公斤（仅限主机）
工作温度	0℃～40℃（工作时）、-20℃～50℃（待机时）
工作湿度	30％RH～80％RH（无结露）
摄像规格
图像传感器	1/2.8英寸逐行CMOS，最大有效像素：840万像素
最低摄录照度	0.5lx（F1.8、AGC ON）
增益	0、3、6、9、12、15、18、21、24、27、30、33、36、39、42、45dB
电子快门	60Hz ： 1/30~1/10000， 50Hz ： 1/25~1/10000
白平衡	自动、室内、室外、自动、手动
背光补偿	〇（OFF、ON）
DNR（数字降噪）	3D数字降噪（OFF、1～9、AUTO）
闪烁校正	OFF、50Hz、60Hz
H & V反转	〇
图像锁定	〇
自动跟踪	〇（可以使用随附的遥控器进行操作）
预设位置/精度	最大255 / 0.1°
菜单显示语言	8种语言（日语、英语、中文、俄语、法语、西班牙语、意大利语、德语）
镜头规格
镜头	F1.8～F3.7、f=3.4～41.6mm （35mm换算 : 约21.8～261.8mm）
光学变焦	12倍
水平视角	80°（Wide端）～ 8.0°（Tele端）
垂直视角	50.5°（Wide端）～ 4.5°（Tele端）
数码变焦	OFF、2倍、4倍、8倍、16倍
旋转规格
水平（平移）工作范围	±162.5°
垂直（倾斜）工作范围	-30°～+90°
水平（平移）操作速度	1.8°/s（Min）～80.5°/s（Max）
垂直（倾斜）运行速度	1.5°/s（Min）～49°/s（Max）
接口规格
电源输入	DC12V（仅适用于随附的交流适配器）
HDMI输出	HDMI TypeA x1（3840 x 2160（Max）、4K60p输出）
SDI输出	BNC（不平衡） x1、720p / 1080i / 1080p、音频叠加（嵌入式音频）视频：（3G-SDI ：符合SMPTE299M标准、HD-SDI ：符合SMPTE299M标准、音声：符合SMPTE299M标准、 3G-SDI映射：Level A / Level B
LINE输入	φ3.5mm 立体声插孔x1（线路输入/从菜单中选择内置麦克风）
USB	USB-Type-C x1、适用于 UVC（USB Video Class）　 UVC Ver1.1-Ver1.5、MJPEG/H.264、3840 x 2160（Max）、4K/30p
LAN	RJ-45 x1、PoE+供电： DC42.5V～57V
RS485	2pin Phoenix Port x1
RS232C IN	8pin Mini DIN x1
RS232C OUT	8pin Mini DIN x1
视频规格
视频压缩格式	H.264 / H.265 / MJPEG
图像分辨率	3840x2160 / 60p、59.94p、30p、29.97p、25p 1920x1080 / 60p、59.94p、50p、30p、29.97p、25p、60i、59.94i、50i 1280x720 / 60p、59.94p、50p
网络规格
网络	10BASE-T / 100BASE-TX / 1000BASE-T（RJ45接口）
视频流	主码流、子码流
主码流视频分辨率	3840x2160、1920x1080、1280x720、1024x576、720x480、720x408、640x480、640x360
子码流视频分辨率	720x480、720x408、640x480、640x360、480x320、320x240
视频比特率	32kbps～61440kbps
比特率类型	CBR、VBR
帧速率	60fps、59.94fps、50fps、30fps、29.97fps、25fps
音频压缩格式	AAC （采样率： 48kHz，比特率： 96kbps/128kbps）
协议格式	控制：标准，NDI \| HX、JVC（Web API、RM-LP100）流媒体：RTSP/RTP、RTMP/RTMPS、MPEG2-TS/RTP、MPEG2-TS/UDP、 SRT、NDI\|HX（NDI 5）
※ 可提供的分辨率、帧速率和比特率因所选设置条件而异。
包含的配件
配件	使用说明书，交流适配器，电源线，RS232C电缆，遥控器，天花板安装支架套件、螺钉（M3 x 7）、JVC 徽标标签（用于天花板安装）、镜头盖

・ HDMI、High-Definition Multimedia Interface 和 HDMI 徽标是 HDMI Licensing Administrator， Inc. 在美国和其他国家/地区的商标和注册商标。

・ NDI 是 Vizrt Group 在美国和其他国家/地区的商标或注册商标。

※ 本机的规格和外观如有更改，恕不另行通知。

■ 天花板安装支架尺寸图

■ 相机机身底部尺寸图

※ 本机的规格和外观如有更改，恕不另行通知。
