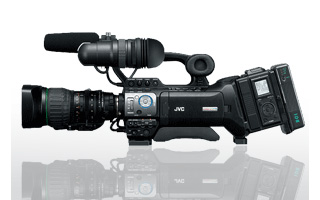

GY-HM790E

整机

电源

DC 12V(11V至17V)

功耗

大约27W（录制期间[摄录一体机+标准镜头+液晶显示器时]）

重量

大约3.9 kg（8.6磅）

温度

工作环境

0°C至40°C

工作湿度

相对湿度30%至80%

存储温度

-20°C至60°C

成像设备

3芯片1/3”逐行扫描CCD

彩色分光棱镜

F1.4,3色分光棱镜

同步系统

内同步（内置SSG）/外部同步：BB，VBS信号或高清三电平同步信号

镜头安装

1/3”英寸系统

ND滤光片

OFF,+1/4ND,+1/16ND

增益

0dB,3dB,6dB,9dB,12dB,15dB,18dB,ALC

电子快门

1/6至1/10000，EEI

最低照明亮度

1.25lx(典型值)（1920×1080模式，F1.4，+18dB,提供8帧积聚技术）

液晶显示屏

4.3”液晶显示屏，800×480（WVGA,410,000像素）

取景器

0.45”LCOS，122万像素（852×480×3）

镜头

Canon F1.6,14x，f=4.4-61.6mm(35mm转换：32至448mm)

滤光片直径

82mm

支持的介质

SDHC(6或10级)

插槽

×2

录制时间

约25分钟（8G容量的SDHC卡，35Mbps，VBR模式）

视频/音频

录制文件格式

QuickTime™文件格式用于FinalCut Pro™（高清/标清）/MP4文件格式（高清）/AVI TYPE-2文件格式(SD)

记录格式

视频

MPEG2 长 GOP

HQ模式

VBR,35Mbps(1920×1080i50/60,p24/25/30)MPEG-2 MP@HL

SP模式

CBR,25Mbps(1440×1080i50/60)

19 Mbps(1280×720p24/25/30): MPEG-2 MP@H-14

19 Mbps(1280×720p50/60): MPEG-2 MP@HL

视频标清

DV压缩4:2:0,8-位，24Mbps

音频高清

LPCM双通道，48KHz/16位；标清：LPCM2路，48KHz/16-位视频帧率

PAL模式：

HQ模式

1920×1080/50i,25p,1440×1080/50i（仅限MOV）、1280×720/50p,25p

SP模式

1440×1080/50i,1280×720/50p,25p

PAL设置标清

576/50i

NTSC模式：

HQ模式

1920×1080/59.94i,29.97p,23.98p，1440×1080/59.94i（仅限MOV）、1280×720/59.94p,29.97p,23.98p

SP模式

1440×1080/59.94i,1280×720/59.94p,29.97p,23.98p变帧率（HQ 720P

24/25/30 MODE);

NTSC设置

10/12/15/20/24/30/40/48/60 fps

PAL设置

10/12.5/20/25/40/50 fps

连接端口

模拟复合输出（480i或576i：下变换，4:3/16:9）:1.0V(p-p),75Ω

BNC(不均衡：可从模拟组建Y输出切换过来):

模拟分量输出（480i或576i：下变换720p/1080i）:Y:1.0V(P-P), 75Ω

Pb,Pr:0.7V(p-p), 75Ω,BNC×3(不均衡)

HD-SDI:符合SMPTE292M

SD-SDI:符合SMPTE259M

同步锁相输入:1.0V（p-p）, 75Ω,BNC（不均衡）

音频输入

MIC

-60dBu,3KΩ,XLR(平衡)，+48V输出（phantom电源）

LINE

+4dBu,10KΩ,XLR(平衡)

音频输出：-8±1dBu(在音频信号处理输出为-20dB时)，1KΩ，RCA×2（不平衡）

耳机

3.5mm微型插孔（立体声）×2

时间码输入

0±6dBs,高阻抗，BNC，不均衡

时间码输出

0±6dBs,低阻抗，BNC，不均衡

遥控器

Mini DIN 6 芯

IEEE1394输出

4芯

USB

Mini USB-B型，USB2.0，miniB，仅限从属功能（大容量存储类别）

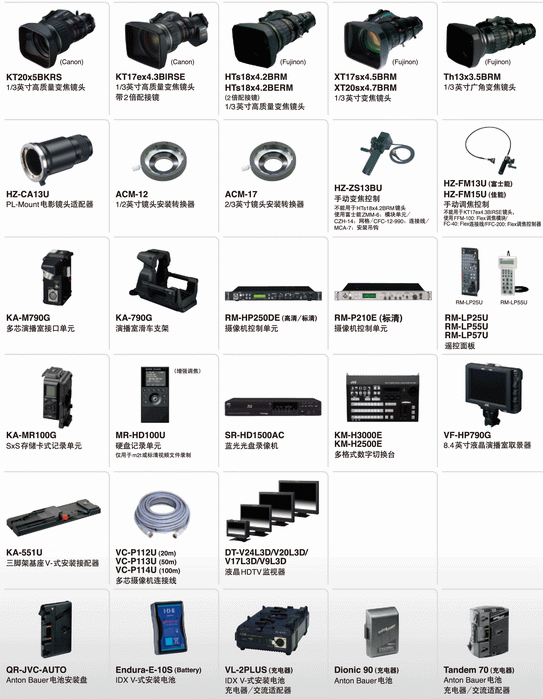

配置附件

     话筒×1
