JVC家庭影院设计大赛赏析:北京CBD高尔夫球会所7.2.6杜比全景声影院

基本情况简介

实施方类别:影音设计师

案例类别:定制影院

位置及周边概括性描述:北京东四环CBD国际高尔夫球会三层,北望6公里中央电视台,中国尊,CBD中央商务区,可俯瞰世界锦标赛级别的高尔夫球场,环境优雅,风景如画。

资金投入:157万,包含德国柏林之声7.2.6全景声影院系统,智能控制系统,建声设计、声学装修

空间信息:6.6×7.5×3.3m

用户使用需求:该用户是电影发烧友,对音频和视频都有很高的要求。

设计/施工公司:北京臻道国际工程技术有限公司

器材列表

主音箱:Burmester(柏林之声)In wall satellite ×2

Burmester(柏林之声)In Wall Woofer主音箱配套低音×2

环绕音箱:Burmester(柏林之声)In wall satellite ×4

Burmester(柏林之声)In wall woofer环绕配套低音 ×4

全景声天空音箱:Burmester(柏林之声)In wall satellite ×6

低音炮:SVS SB4000×2

AV功放:Marantz(马兰士)AV8805 ×2

后级功放:Extra-Terresial ET -G073

投影机:JVC DLA-N8

投影幕:2.35:1 4K增益1.8透声幕200寸

智能系统:Control4 EA-5智能中控

其它:艾美影库MS300

影院构建过程,声学/光学处理、智能应用及特别设计

在设计私人影院的时候,影院室墙面、地面及顶部的处理尤为重要。为了防止声学环境的影响使得声音效果无法稳定和凝聚,别墅私人影院在设计中,所有空间内都要求消除驻波、振颤,回声、声染色等声学缺陷。为了改善室内声场,私人影院做如下处理:

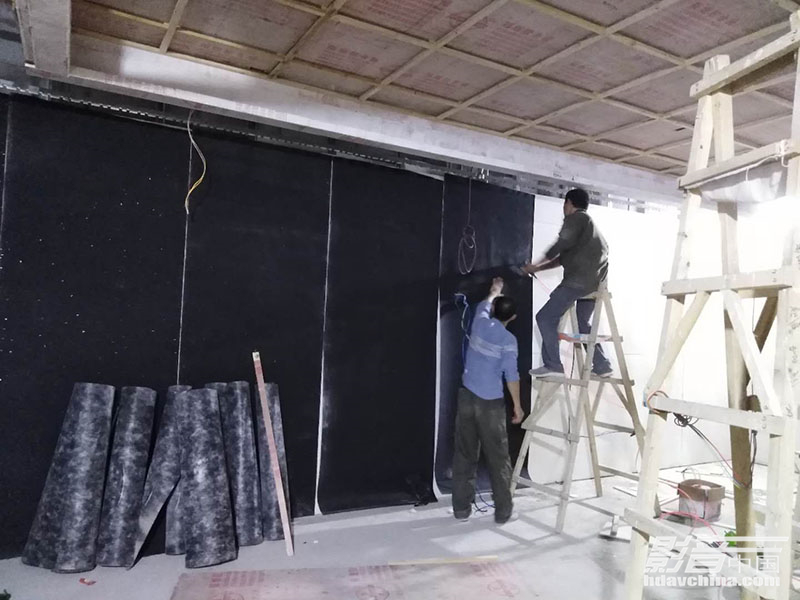

隔声减震处理。隔声处理主要用途在于使外部噪音不能传入影院内部,而减震处理在与影院内部的多余音量通过减震处理不能传入外部。

吸音处理:吸音处理主要用途是吸收频率、控制噪声。通常会在室内的四周墙面及天花板上使用良好的吸音材料、或适当悬挂空间吸声体,就能吸收一部分反射声,减弱室内总的噪声。

扩散处理。扩散处理主要用途是增加声音从音箱发出时的反射点。这样的话,声效形成一个面后融入到影片中,就会让影院里的人产生一种被声音包围的感觉,身临其境。

设计与调试者心得

我们首先对原始结构空间进行建声设计,一间理想的视听室需要符合以下几个基本要求:

1.足够的响度,在没有噪声干扰的情况下,观众听到的重放声,既不感到费力又不感到震耳。

2.均匀的声场分布,要控制声场分布均匀,消除驻波。

3.合适的混响时间,混响时间就是在声源停止发生后,声压级减少60dB所需要的时间,只有合适的混响时间,才能够保证影音室各点声能分布均匀,各区域观众听到的响度基本一致。在设计和组建私人影院的过程中,很多朋友往往忽略了环境的影响,就比如一个刚刚建好的于业主交给我们的空毛坯房肯定存在大量的回声,我们通过怎样的建声设计和声学材料来完美解决这一问题,还有驻波和共振的问题,我们通过怎样的设计来改善,尤其是现在的私宅的影音室对美学的要求很高,这个房间我们采用的隐藏式设计,整个房间看不到一只音箱,用透声布把所有音箱隐藏起来,然后在透声布的内测填充了不同的吸引材料和扩散体,从而保证了声音的传播质量,也保证了影音室的美学。
