- 案例展示
实施方类别:影音设计师
案例类别:定制影院
位置及周边概括性描述:鑫苑逸品香山位于河南郑州北部
资金投入:影音设备约投入40万元,声学装修及家具定制约10万元,总资金50万元
空间信息:长5.7m×宽4.4m×高2.4m
用户使用需求:希望影音室同时具备听音乐、观影、阅读、品酒功能。
设计师:郭晓祥,拥有逾二十年建筑业经验、涉及建筑模型、园林、装饰装修、弱电、智能。热爱音乐、电影、艺术。2017年得贵人相助正式进入影音领域、开启人生第二阶段,做自己喜欢做的事情、分享自己喜欢的东西!先后获得THX、HAA集成工程师、Control4程序员认证。
设计/施工公司:河南中航奥智科技有限公司
视频设备:JVC/DLA-X818BC、YK159in定制透声幕、威动影库V20、OPPO/UHD-203;
音频设备:Anthem(圣歌)MRX1120前级,AnthemMCA325后级1只、Paradigm(百里登)P3-LCR×3、P65-IW×4、P65R×4、低音炮ULTRACUBE12×2、SOMMER、FIBBR、预留卡拉OK线材;
智能设备:Control4 EA-3主机、Control4原装遥控器、原装8路调光控制器、原装面板;
其他设备:杜亚卷帘、杜亚开合帘、霍尼韦尔新风系统、声博士调谐体、扩散体、隔音门、定制书柜、定制酒柜。
主人很庆幸听从我们的建议保留了一抹明媚的阳光
书柜卷帘升起中
主人原来打算封掉下沉庭院,或把小客厅位置做成影院,可舍不得窗外的阳光,于是与设计公司规划了一豪华影院,希望同时兼备阅读、品酒、会客的功能。房间里侧我们定制了书柜、酒柜、设备间门,并且在柜子的外侧砌筑砖墙来增加隔音量。酒柜和书柜都增加了电动卷帘,采用微孔编织材质的卷帘,与书柜及书柜内的书籍成为一个能部分反射、吸收声波的声学套件。令书柜的存在并没有减弱影院的声学表现,观影时深灰的卷帘下遮挡住白色的书籍,视线不被外物所扰。

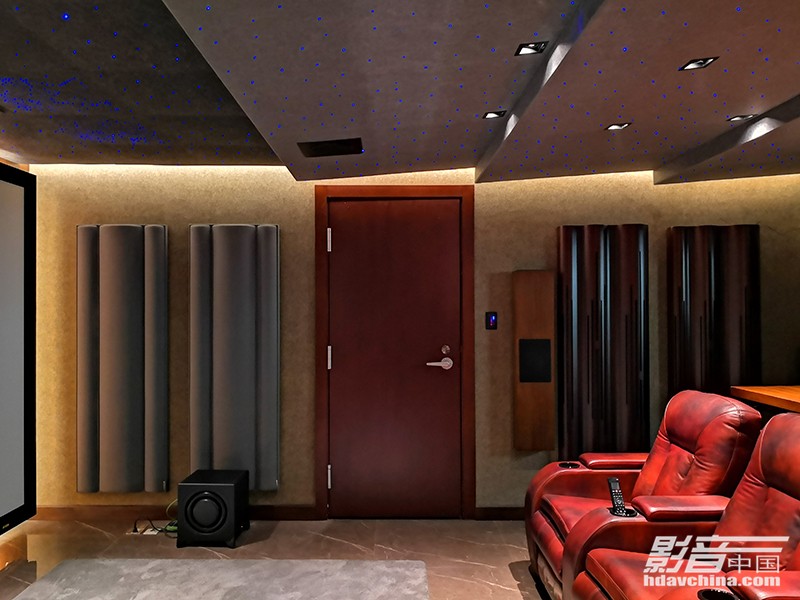

天花顶的设计花了好多心思,地下室层高局促,相信很多业主的房子都是这样。后来设计师想到类似音乐厅式的顶部折线设计能够令声音传播路径变长,应该可以起到近似增加层高的效果。可是,又不敢全部“押宝”在上面,于是采取双管齐下的办法:吊顶尽可能得薄,仅为3cm厚,在前排约1/3位置,其后选了一款超薄射灯,把射灯隐藏在顶内,后面通过折线顶来提升顶的声学高度,折线最高点15cm最低处5cm,顶四周设灯槽,通过顶四周向墙壁溢光来拉伸墙壁的视觉高度。
星空灯选择两种颜色的聚酯纤维,前面1/3薄平顶选用纯黑色的,后面折线顶部分选用月光灰的。完工以后任何人到房间都没有意识到层高最低点仅仅2.25m,观影模式下纯黑的顶吸收了大量的反射光线,画面更显锐利、色泽饱满。
JVC器材在真实对比度方面会领先其它产品好几倍,但是只要有一点多余的光线通过直射或者反射到银幕上就会让对比度的分母变大。在放映HDR高动态范围的影片时,暗部细节充分得到了保留,维持着极其出众的黑位下潜,同时也能呈现出耀眼的高光能量,并且刻画出丰富的高光细节层次。最直观的感觉是好几个客人都认为自己看的2D 4K HDR视频就是3D,整个环境由于超大的真实对比度,景深的表现非常之深,测试画面中有段森林的片段,尤能给人留下深刻之感。

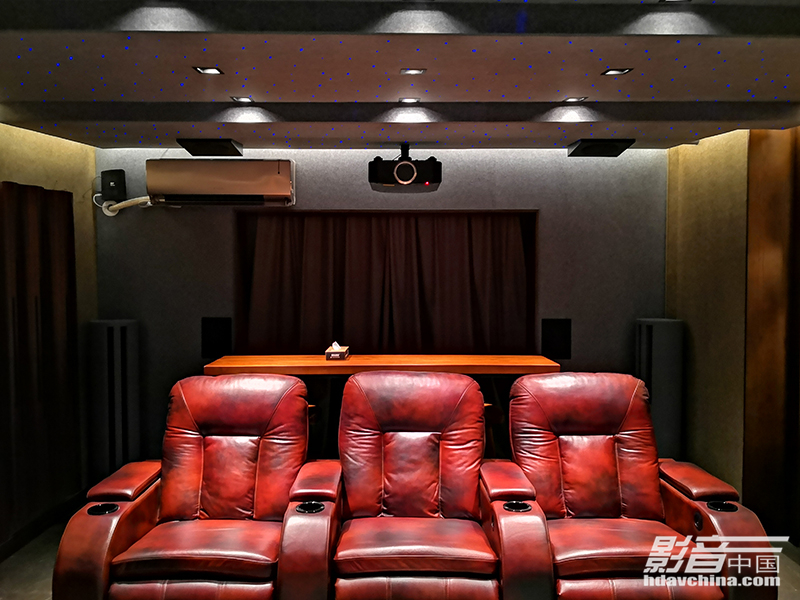

座椅窗帘后面是个阳台,把阳台洞口砌墙缩小同时砌入两只后环绕音箱,装上电动遮阳帘构成一个声学吸音体,小阳台正好可以放一台跑步机。在运动场景遮阳帘打开可以伴随着美妙的音乐跑步健身。后上方全景声音箱背箱是在公司标定的企业按照图纸在工厂内加工完成的,设计有倾角,喇叭能以更好的角度覆盖听音区域。
系统采用Control4EA-3主机和一只260遥控器、一只美国面板、一只0~10V调光模块、2只杜亚卷帘、1只杜亚开合帘。面板设“灯光”按键来应对临时进出需求,设“阅读”、“会客”、“影院”、“BD”来对应阅读、会客、威动影院、蓝光影院四个场景需求。
主要有两方面:
1、遵循THX规范设计的、拥有高画质表现力的高性能影院,色彩基调已经基本确定了。参考住宅的整体装修风格、选择类似的色系,客户容易接受,效果也是非常好的。如果要想有上乘的表现、满满的高级感,就要在选材和做工上精益求精了。
灯光和新风的应用一定是要有的,灯光会直接影响影音室的氛围、能打破深沉色调带来的沉闷感,这是和心理学和情感有关的高深学问,我们只是初窥门径。新风比较好理解,“高隔音指标”的影音室,势必是气密性能非常好的,也就是说通风肯定不好,所以新风系统的重要性可想而知。我们接入智能系统给予单独的控制,影音室关闭时,计算整个房间容积、不间断的更换室内空气,影音室使用时切换低噪音模式实现换气。
2、音质调试时遵循Anthem功放自带的ARC软件操作指南,测量座椅中心及周边的四个位置,一步一步做下来。让人惊异的,是ARC软件表现出的惊人准确性。记得其它系统自带的测试软件,测试完成后软件计算出的音箱位置与实际摆位差别很大,误差超过1米都很正常。
视频的调试让人过瘾。设置界面一个格子一个格子精细汇聚像素。灯泡发光功率调到高,色温6500K,关闭动态光圈,调伽马参数均衡Dark电平与Bright电平的控制来做最优化处理、使得灰阶过渡完美。调整后的画面能够充分表现出HDR高动态范围的优势,在暗部细节充分得到保留的情况下,维持着极其出众的黑位下潜,同时也能呈现出耀眼的高光能量,并且刻画出丰富的高光细节层次。
拿出我们的“蜘蛛”(X-Rite i1 DISPLAY PRO)调色温
使不同亮度白色中的红绿蓝颜色均衡不难,调整好80%亮度的白与30%亮度的白之后,其它亮度白色几乎不用调整。然后是色准调整,这个是所有色彩调校专家头大的项目。好在是投影机和银幕本身都有相当高的水准,影音室符合THX标准没有多余的色染,参数略微调校即可。
DLA-X818BC机身中所赋予的BT.2020色彩配置基本上达到了DCI-P3标准,在这里有一个理论概念,人眼感知的色彩数量是以色域为面、亮度为Z轴的一个立体的概念,在亮度方向即Z轴大数值方向局限于光源的技术,各厂商几乎在相同的水准。得益于JVC在投影芯片微棱镜技术的研发优势,JVC DLA-X818BC的真实黑位(关闭虚拟光圈以后纯黑画面亮度)是以一个数量级的优势领跑市场,即在Z轴向下方向小数值方向领先一个数量级,带来的色彩数量也就大幅领先市场了。
人眼的观影体验应该是真实对比度即亮度值最大与最小的比值与乘以色域,这样就能解释为什么黑位小一点给人的感觉大不相同的原因了(大多数高端投影机色域都能达到DPI-P3标准,即色域差别不大,亮度方向也不大,黑位和JVC差别大)。视频方面是所有来过这个影音室的客人最为惊叹的——绚丽的色彩、迷幻的天空,表现得淋漓尽致!
客人们尤其喜欢后排的观影体验、轻松惬意、有个小吧台、可以喝喝饮料(喝小酒怕被逮住)、吃点零食、聊聊天、尤其是一起欣赏歌神的演唱会,氛围真的是好,轻松自在、情不自已!
有好几次,对影像系统不熟悉的客人直接把自己欣赏的蓝光4K HDR碟片当成了3D效果,JVC技术的对景深的提升真是巨大,当然我们设计的低反光度、低饱和度的装饰方案也有一份功劳。其实我们自己也更享受不戴眼镜、高品质观影的流畅感和舒适感!更多的时候是主人一键开启阅读模式,在适宜的灯光下、高品质的音乐中,翻翻杂志或者静静地坐一会儿,让喧嚣回归喧嚣、宁静重回宁静!
